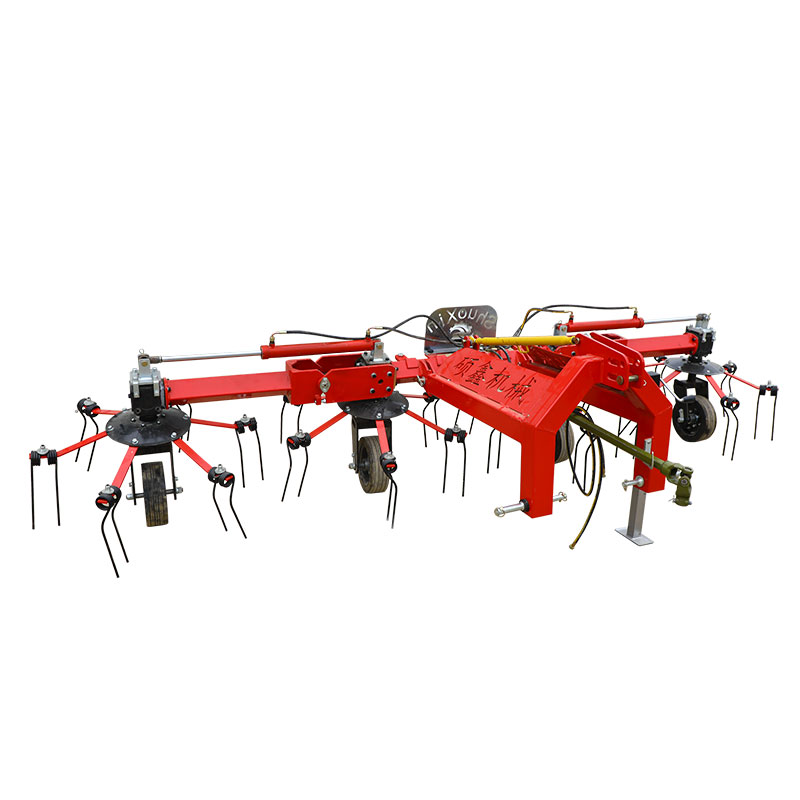

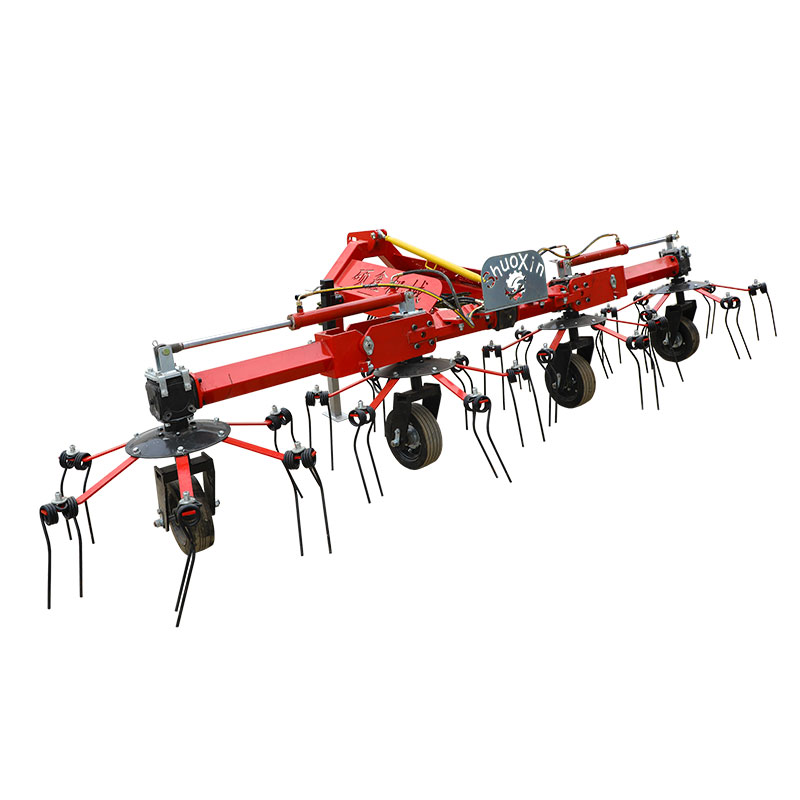

रस्सा घास रेक रोटरी घास रोटरी रेक

शूक्सिन चीन में घास रेक रोटरी हे रोटरी रेक निर्माता और आपूर्तिकर्ता है, जो थोक टोइंग घास रेक रोटरी हे रोटरी रेक कर सकता है।

रोटरी रेक रोटरी और वसंत प्रकार में उपलब्ध हैं। ऑपरेशन के दौरान, रेक को ट्रैक्टर द्वारा आगे बढ़ाया जाता है और पावर आउटपुट शाफ्ट द्वारा संचालित किया जाता है।

यह बीच में स्थापित एक निश्चित कैम द्वारा नियंत्रित किया जाता है, और केंद्रीय अक्ष के चारों ओर घूमता है, ताकि निराई और घास हटाने जैसे कार्यों को पूरा किया जा सके।

रोटरी स्प्रिंग रेक एक घूर्णन भाग के चारों ओर वसंत दांतों की बहुलता से सुसज्जित है, और स्वार्ड के संचालन को पूरा करने के लिए वसंत के दांतों को एक केन्द्रापसारक बल द्वारा खोला जाता है।

यदि आप वसंत दांत के बढ़ते कोण को बदलते हैं, तो आप घास का काम कर सकते हैं।

रोटरी घास के रेक में ढीली घास, चरागाह की कम हानि, हल्के प्रदूषण और 12 से 18 किमी/घंटा तक की ऑपरेटिंग गति होती है, जिससे उन्हें पिकिंग उपकरण के साथ उठाना आसान हो जाता है।

क्षैतिज रोटरी रेक में मुख्य रूप से एक निलंबन उपकरण, एक चलने वाला पहिया, एक रेक दांत, एक इकट्ठा करने वाला बफ़ल और एक स्पीड रिड्यूसर होता है। काम के दौरान, पावर ट्रैक्टर के पावर आउटपुट शाफ्ट द्वारा प्रदान की जाती है। इसका काम करने का सिद्धांत है: पावर को सार्वभौमिक संयुक्त ट्रांसमिशन शाफ्ट के माध्यम से स्पीड चेंज गियर बॉक्स में प्रेषित किया जाता है, प्रथम-चरण के बेवल गियर मंदी के माध्यम से, घूर्णन डिस्क शाफ्ट के रोटेशन, घूर्णन डिस्क और व्हील डिवाइस के ऊर्ध्वाधर अक्ष पर चलना गियर बॉक्स बॉडी में बोल्ट और छोटे गोल नट के माध्यम से तय होता है। जबड़े टूथ असेंबली टर्नटेबल पर रेक टूथ सीट के माध्यम से टर्नटेबल पर तय की जाती है। जब टर्नटेबल घूमता है, तो रेक टूथ आर्म टर्नटेबल के रोटेशन के साथ घूमता है, जिससे चारागाह का एहसास होता है। एकीकृत संचालन

I. रस्सा घास रेक रोटरी घास रोटरी रेक का

रेक एक फोरेज हार्वेस्टिंग मशीन है जो चारागाह रेक को एकीकृत करती है। चरागाह की कटाई के बाद, जितनी जल्दी हो सके बालिंग की स्थिति तक पहुंचने के लिए, चरागाह को एक स्प्रेडर के साथ धूप-जलाने की आवश्यकता होती है। स्प्रेडर समान रूप से चराई को मैदान में फैला सकता है, जो पानी के तेजी से वाष्पीकरण की सुविधा देता है और गांठों में चरागाह को काटने या सिलेज से पहले सूखने की सुविधा देता है। जब चरागाह की नमी एक ऐसी स्थिति तक पहुंच सकती है, जहां इसे सूख सकता है, तो फसलों को एक रेक के साथ एक खलिहान में इकट्ठा किया जाता है और बांधने की तैयारी में स्ट्रिप्स में धराशायी कर दिया जाता है। जब रेक काम कर रहा होता है, तो वसंत के दांतों का उपयोग फसल को धीरे से ले जाने के लिए करें या सूरज को इकट्ठा करने या फैलाने के लिए, फसल में मिश्रित मलबे या पत्थरों से बचने के लिए चरागाह या हरे रंग की फ़ीड की गुणवत्ता में सुधार करें।

रोटरी घास काटने की मशीन उद्योग मानक JB/T 10905-2008 के अनुसार, घास काटने की मशीन को निम्नलिखित मानकों को पूरा करना चाहिए:

मैगोट संग्रह साफ होना चाहिए, चरागाह का नुकसान है

छोटा, और रिसाव दर 5%से कम होनी चाहिए;

(2) स्टैक चौड़ाई 2 ~ 4.0 मीटर है;

(3) अल्फाल्फा की उत्पादकता 2.0 ~ 4.8 एचएम 2/एच है;

(४) रेक की पावर रेंज 17.5-25 किलोवाट है।

रोटरी रेक रोटरी और वसंत प्रकार में उपलब्ध हैं। ऑपरेशन के दौरान, रेक को ट्रैक्टर द्वारा आगे बढ़ाया जाता है और पावर आउटपुट शाफ्ट द्वारा संचालित किया जाता है। यह बीच में स्थापित एक निश्चित कैम द्वारा नियंत्रित किया जाता है, और केंद्रीय अक्ष के चारों ओर घूमता है, ताकि निराई और घास हटाने जैसे कार्यों को पूरा किया जा सके। रोटरी स्प्रिंग रेक एक घूर्णन भाग के चारों ओर वसंत दांतों की बहुलता से सुसज्जित है, और स्वार्ड के संचालन को पूरा करने के लिए वसंत के दांतों को एक केन्द्रापसारक बल द्वारा खोला जाता है। यदि आप वसंत दांत के बढ़ते कोण को बदलते हैं, तो आप घास का काम कर सकते हैं। रोटरी घास के रेक में ढीली घास, चरागाह की कम हानि, हल्के प्रदूषण और 12 से 18 किमी/घंटा तक की ऑपरेटिंग गति होती है, जिससे उन्हें पिकिंग उपकरण के साथ उठाना आसान हो जाता है।

Ii.main संरचना और संचालन सिद्धांत

चरागाह दिशा और मशीन की दिशा के बीच संबंध के अनुसार, रेक को क्षैतिज और पार्श्व दो श्रेणियों में विभाजित किया जा सकता है (मॉडल एक साइड ग्रास का उपयोग करता है)।

साइड ग्रास एकीकृत घास मशीन की उन्नति की दिशा के समानांतर है। क्योंकि घास में आंदोलन की एक छोटी दूरी और कम समावेश होता है, कटाई के बाद घास की प्रोफाइल अपेक्षाकृत साफ, ढीली और समान होती है, और उच्च उपज वाले प्राकृतिक घास के मैदान और कृत्रिम घास के मैदान के लिए उपयुक्त है।

चरागाह कटाई की गुणवत्ता और दक्षता सुनिश्चित करने के लिए, पार्श्व रेक के सिद्धांत और संरचना का उपयोग किया जाता है।

1। रेक पावर

मॉडल तीन-बिंदु निलंबन को अपनाता है, जो सामने ट्रैक्टर से एक स्पलाइन शाफ्ट आउटपुट द्वारा संचालित होता है, और एक वापस लेने योग्य स्पलाइन शाफ्ट के माध्यम से बिजली प्रसारित करता है। यही है, ट्रैक्टर की ड्राइविंग के दौरान, लटकाए जाने के बाद घास काटने की मशीन के काम को शुरू किया जा सकता है और इच्छाशक्ति पर रोक दिया जा सकता है, ताकि घास काटने की मशीन शुरू की जा सके और जब वह काम नहीं कर रही हो या मुड़ें, तो इसे बंद कर दिया जा सके, ताकि इसकी प्रयोज्यता में सुधार हो सके।

2. रेक की समग्र संरचना

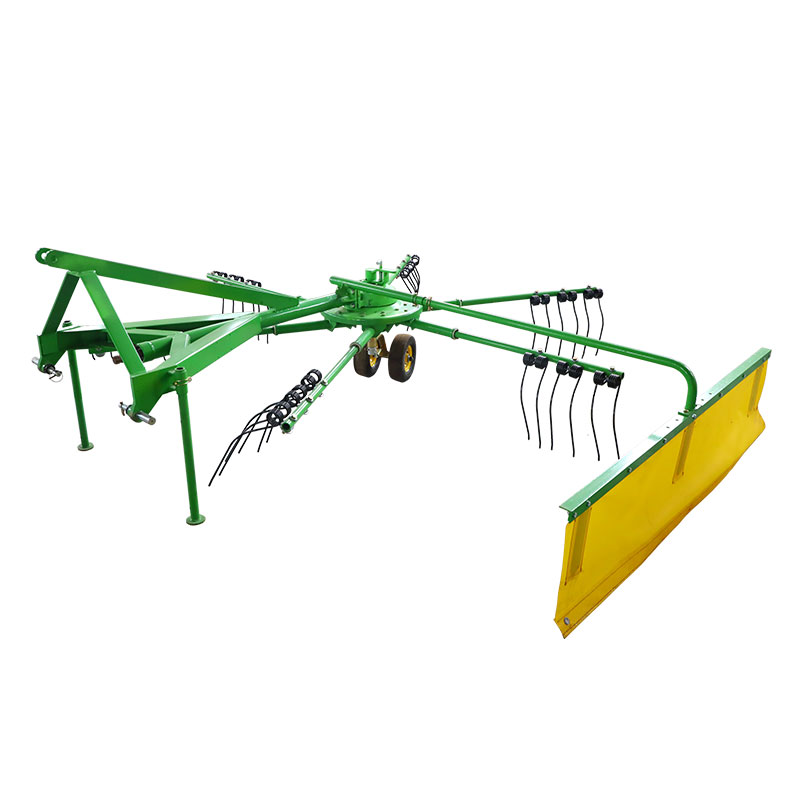

के रूप मेंरस्सा घास रेक रोटरी घास रोटरी रेककई कार्य हैं जैसे कि घास, समतल करना, सूखने को उलटना और चलते हुए, रेक का उपयोग स्वच्छ और नियमित चराई घासों को एकीकृत करने के लिए किया जा सकता है, और चरागाहों में यात्रा करने के लिए एक छोटी दूरी होती है, और चरागाहों की संख्या कम हो जाती है, और घास का नुकसान, और एक उच्च पोषण संबंधी रचना तक पहुंच, जो कि पशु पति की आधुनिक अवधारणा के अनुरूप है। इस उद्देश्य के लिए, हमारी कंपनी के क्षैतिज रोटरी रेक की समग्र संरचना नीचे दिखाई गई है।

क्षैतिज रोटरी रेक में मुख्य रूप से एक निलंबन उपकरण, एक चलने वाला पहिया, एक रेक दांत, एक इकट्ठा करने वाला बफ़ल और एक स्पीड रिड्यूसर होता है। काम के दौरान, पावर ट्रैक्टर के पावर आउटपुट शाफ्ट द्वारा प्रदान की जाती है। इसका काम करने का सिद्धांत है: पावर को सार्वभौमिक संयुक्त ट्रांसमिशन शाफ्ट के माध्यम से स्पीड चेंज गियर बॉक्स में प्रेषित किया जाता है, प्रथम-चरण के बेवल गियर मंदी के माध्यम से, घूर्णन डिस्क शाफ्ट के रोटेशन, घूर्णन डिस्क और व्हील डिवाइस के ऊर्ध्वाधर अक्ष पर चलना गियर बॉक्स बॉडी में बोल्ट और छोटे गोल नट के माध्यम से तय होता है। जबड़े टूथ असेंबली टर्नटेबल पर रेक टूथ सीट के माध्यम से टर्नटेबल पर तय की जाती है। जब टर्नटेबल घूमता है, तो रेक टूथ आर्म टर्नटेबल के रोटेशन के साथ घूमता है, जिससे चारागाह का एहसास होता है। एकीकृत संचालन

Iii। विनिर्देश

1.specification

2. टर्न टेबल

रोटरी रेक रिड्यूसर के निचले छोर पर एक टर्नटेबल है। टर्नटेबल समान रूप से

परिधि के साथ 6 रेक हथियार वितरित करता है। रेक दांत घूर्णन डिस्क पर तय किए जाते हैं। प्रत्येक रेक टूथ आर्म का अंत वसंत रेक दांतों की एक जोड़ी को ठीक करता है। जब रेक ऑपरेशन में होता है, तो रेक टूथ आर्म की शक्ति टर्नटेबल द्वारा प्रदान की जाती है, और रेक टूथ आर्म को रोटेशन डिस्क द्वारा घुमाया जाता है, जिससे रेक रेक ऑपरेशन का एहसास होता है।

लोडिंग प्लेट के ऊपरी हिस्से में एक समायोजन हैंडल होता है (जैसा कि चित्र में दिखाया गया है), हैंडल को लिफ्ट करता है, और स्क्वीड बार के कोण को समायोजित करने के लिए टर्नटेबल को घुमाता है। अलग -अलग कोणों में अलग -अलग कार्य होते हैं, ताकि मशीन के अलग -अलग कार्य होते हैं, मुख्य रूप से स्वार्ड घास, चपटा, सूरज सुखाने, प्रवास और इतने पर।

3.tine

रेक संरचना को आकृति में दिखाया गया है। रेक दाँत के ऊपरी छोर को एक स्क्रॉल आकार में बनाया गया है ताकि बाधा को आसानी से दूर करने के लिए इसकी लोच बढ़ाई जा सके। टाइन दांत का निचला छोर एक चाप आकार में बनता है ताकि चरागाह को उठाया जा सके और दांत की सतह के साथ लुढ़का जा सके, और वसंत की अंगूठी घुमाई जा सके। बाईं और दाईं ओर, लैप्स की संख्या बाएं और दाएं चार सर्कल के बराबर है। 60si2mn सामग्री, टिकाऊ और अच्छी लोच का उपयोग करना।

4.pto शाफ्ट

ड्राइव शाफ्ट मुख्य रूप से ट्रैक्टर आउटपुट पावर को रिड्यूसर को प्रसारित करता है। ट्रैक्टर के पावर आउटपुट शाफ्ट और स्पीड रिड्यूसर के इनपुट शाफ्ट के बीच बड़ी दूरी के कारण, पावर ट्रांसमिशन की विश्वसनीयता सुनिश्चित करने के लिए, ट्रांसमिशन शाफ्ट का एक छोर गति आवश्यकताओं और ट्रांसमिशन आवश्यकताओं के अनुसार ट्रैक्टर के आउटपुट शाफ्ट से जुड़ा होता है, और दूसरा छोर युग्मन के माध्यम से पारित होता है। यह बिजली के चिकनी संचरण का एहसास करने के लिए रिड्यूसर के पिनियन गियर शाफ्ट के इनपुट अंत के साथ जुड़ा हुआ है।

5.transmission तंत्र

स्थिति और संरचना की आवश्यकताओं के अनुसार, रिड्यूसर को फूस 4 पर रखा गया है, इसका इनपुट एंड स्मॉल बेवल गियर शाफ्ट ट्रांसमिशन शाफ्ट के साथ जुड़ा हुआ है, और बड़े बेवल गियर शाफ्ट स्पलाइन एंड का आउटपुट एंड डिस्क के साथ जुड़ा हुआ है। संरचना को नीचे दिए गए आंकड़े में दिखाया गया है।

IV.INSTOLLATION TOUNING HAY RAKE ROCK ROTARY HAY ROTARY RAKE

उत्पाद पैकिंग सूची के अनुसार सही करने के बाद, एक सपाट मंजिल का चयन करें और क्रम में विधानसभा के साथ आगे बढ़ें।

1। मुख्य फ्रेम को उल्टा करें, फिर चलने वाले टायर स्थापित करें;

2। मुख्य फ्रेम को उल्टा कर दें और मुख्य फ्रेम को संतुलन में रखने के लिए दो पैरों को सामने के छोर पर डालें।

3। एक समय में ऊपरी शंक रॉड को इकट्ठा करें, यह सुनिश्चित करने के लिए ध्यान दें कि रॉड एंड असर कैम नाली में होना चाहिए, ताकि टाइन दांत को चालू करने के लिए कैम को घुमाया जा सके;

4। घास को कनेक्ट करने वाली रॉड को स्थापित करें और घास के चकरा को कनेक्ट करें।

इनपुट ड्राइव शाफ्ट 6 के स्पलाइन शाफ्ट आस्तीन में इनपुट शाफ्ट 6 डालें और स्थापना को पूरा करने के लिए पिन को सुरक्षित करें।

V.operation और उपयोग करना

1। उपयोग से पहले प्रत्येक घूर्णन भाग में पूरी तरह से स्नेहक जोड़ें;

2। समायोजन करते समय, ट्रैक्टर को रोकने और इसे रोकने के लिए धीरे -धीरे जमीन पर लागू करें। बूट राज्य में सख्त समायोजन और रखरखाव;

3। ऑपरेशन के दौरान, ड्राइवर को यह पुष्टि करनी चाहिए कि ऑपरेशन शुरू करने से पहले एक निश्चित सीमा के भीतर कोई भी या अन्य बाधाएं नहीं हैं;

4। काम के अंत में, लेवलिंग साइट को चुनना आवश्यक है ताकि उपकरणों की सुरक्षित पार्किंग सुनिश्चित हो सके;

5। ऑपरेशन के दौरान, वे मनमाने ढंग से तेज मोड़ नहीं बनाएंगे, और जमीन को घुमाए बिना कार्यान्वयन को बढ़ाने के लिए मना किया जाता है।

6। परिवहन करते समय, यह सुनिश्चित करने के लिए रियर आउटपुट गियर को उतारें कि मशीन टूल रुक जाता है, मशीन टूल जमीन से 20 सेमी से अधिक दूर ले जाती है, और परिवहन की सुविधा के लिए घास के चकरा की कनेक्टिंग रॉड को छोटा कर देती है।

Vi.maintenain और समस्या निवारण

1। नियमित रूप से सभी बोल्ट और नट्स की कसने की डिग्री की जांच करें;

2। यह सुनिश्चित करने के लिए कि जगह में गियर बॉक्स स्नेहन, लचीला रोटेशन;

3। यह सुनिश्चित करने के लिए कि असर क्षतिग्रस्त नहीं है, दांतों के आकार की उपस्थिति आदर्श है, पहना या क्षतिग्रस्त भागों का समय पर प्रतिस्थापन;

4। हर 8 घंटे में प्रासंगिक मामलों की जांच करें।
